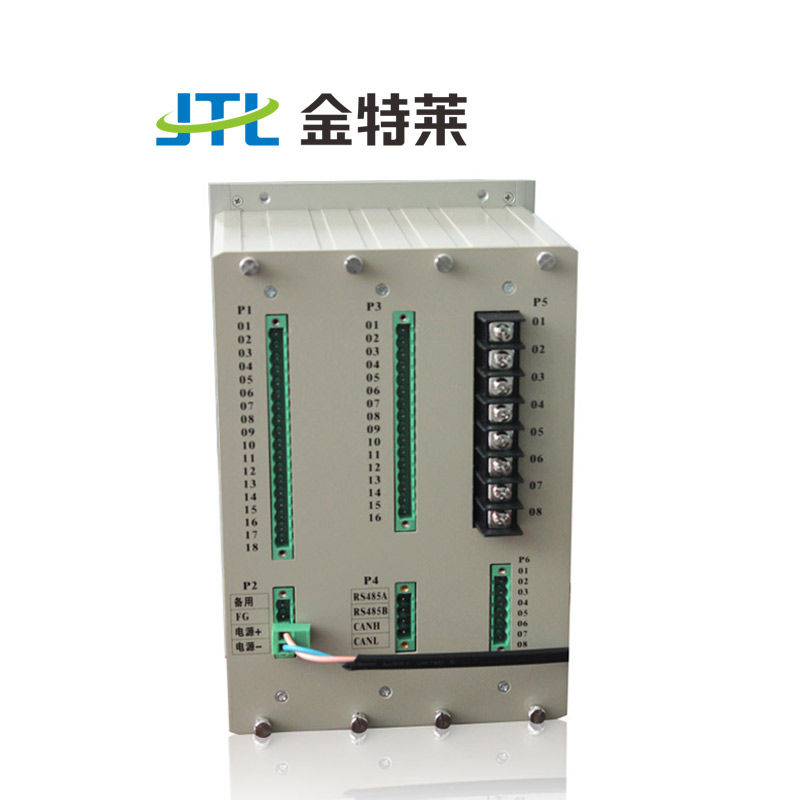

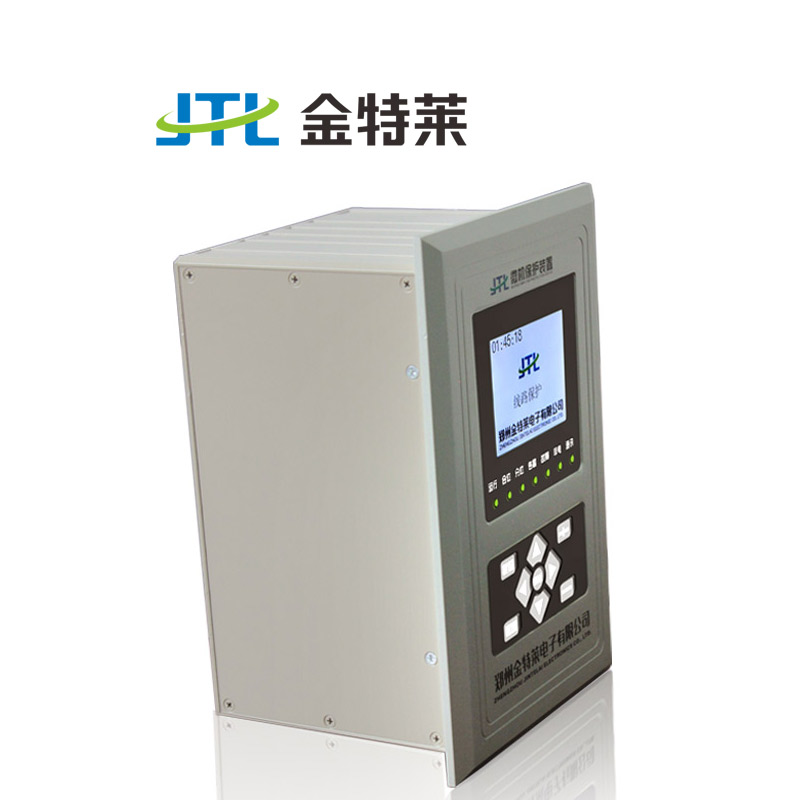

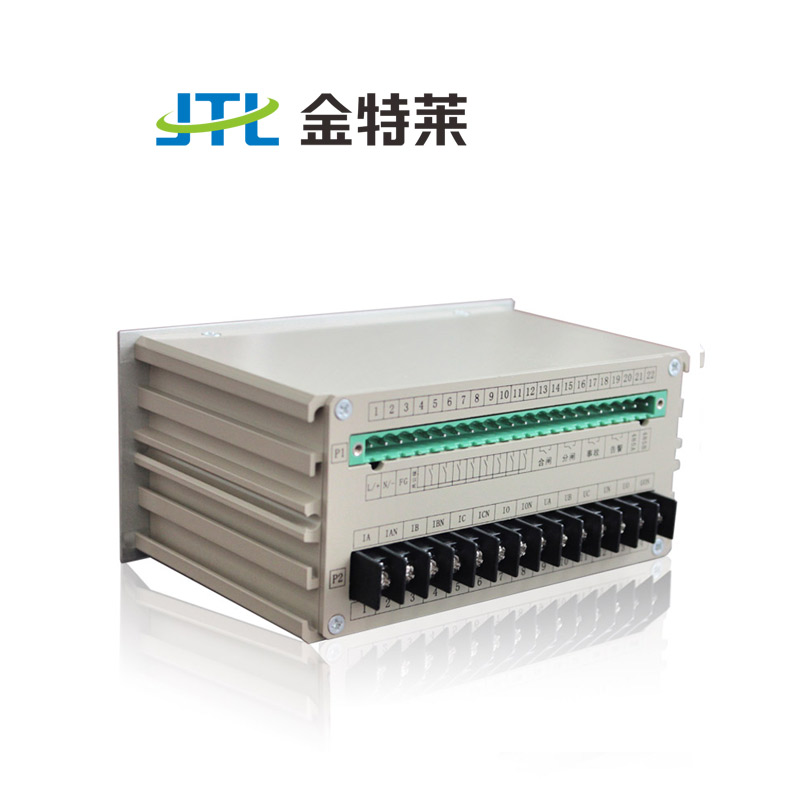

JTL-D680電壓互感器監測保護裝置

型號:JTL-D680,JTL-580,JTL-480

產品簡介:

電壓互感器保護裝置能保障電路中電壓互感器正常運行,有助于測量儀表和繼電保護裝置的正常供電,在電路出現故障時保障保護功能的實施。

附加功能:

  • 名稱:電壓互感器監測保護裝置


    型號:JTL-D680,JTL-580,JTL-480



    電壓互感保護裝置概述:

    電壓互感器監測裝置在電路中能夠保障電壓互感設備的正常運行,有助于測量儀表和繼電保護裝置正常供電的實施,在電路出現故障時保障保護功能的實施。

    電壓互感保護裝置及工作原理(部分)

    1、PT并列條件


    PT并列需滿足以下條件:

    1:母聯斷路器處在合位 ;

    21#PT2#PT任一意一個處在工作位置,另一個處在退出位置。

    當同時滿足以上條件的情況下才能進行并列操作,否則保護是不會并列的。


    2PT自動切換


    當單母分段按單母(或雙母按雙母并列)方式運行時,如果兩端PT中有一組發生故障或檢修而停用時,本裝置會根據PT并列條件將兩段PT二次小母線并列運行。PT并列后,當母聯合位置由合到分時,PT切換裝置會自動解列。PT自動并列原理如下圖所示:




    3、低電壓保護


    本裝置實時監測兩段母線電壓,當發生母線低電壓時,裝置經整定的延時后動作于低電壓出口,PT斷線實時閉鎖低電壓出口,Ⅰ、Ⅱ段母線低電壓保護原理相同,如下圖所示:




    電壓互感保護裝置使用范圍


    變電站、發電廠、高低壓配電及廠用電系統

  • 電壓互感保護裝置技術參數:




    電源

    交直流兩用:AC/DC85-265V、AC/DC24V、AC/DC48V(訂貨時指明)

    允許偏差 ±20% ,紋波系數不大于5%


    沖擊電壓


    5KV,(1.2/50)μs

    交流電壓 100V或57.7V(訂貨指明) 振動 符合IEC60255-21-1中3.2.1、3.2.2的有關規定
    交流電流 額定5A或1A(訂貨注明) 沖擊、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗電磁干擾性能

    能承受頻率為1MHz及100KHz,電壓幅值共模2500V,差模1000V的衰減震蕩波脈沖干擾試驗
    精確測量范圍 相電流0.1In–20In;零序電流0.1A–6.25A;電壓5V–170V 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗
    測量精度 電流<0.5%;電壓<0.5% 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗
    保護動作時間 在1.2倍定值下所有保護固有動作時間不大于35ms 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗
    開入回路 直流24V,5mA(裝置內部提供) 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗
    開出接點 可持續接通DC220V,5A電流(純阻性負載)


    過載能力

    2倍額定電流:連續工作
    絕緣電阻 ≥50 MΩ 10倍額定電流:16S
    介質強度 2KV,50Hz,1min 20倍額定電流:1S


  • 電壓互感保護裝置外觀尺寸:


    電壓互感保護裝置
